Sord M5

Z Multimediaexpo.cz

Sord M5 (2008)

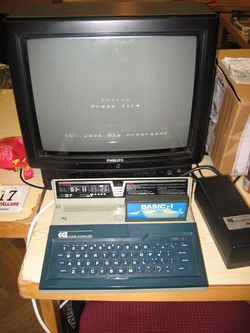

CGL M5 (2008)

Sord M5 byl japonský domácí počítač vyvinutý v roce 1982 společností SORD Computer Corporation. Vyráběn byl v různých modifikacích, například v roce 1983 firmou CGL Home Computers. Do ČSSR bylo dovezeno přibližně tisíc kusů počítačů, které se vyráběly v Irsku v SORD COMPUTER SYSTEMS, LTD. SORD je zkratka ze SOft haRD.

Gumové provedení klávesnice a rozložení kláves má M5 podobné počítači Sinclair ZX Spectrum, kromě pravého spodního rohu.

Obsah

Hardwarová specifikace

Použité čipy

  • Video hardware – TMS9929
    • Grafický režim I: 8×8 pixelů/znak, 32 sloupců, 24 řádků, 256 uživatelem definovaných znaků (Generátor znaků), 16 barev, maximálně dvě různé barvy pro 1 znak (popředí, pozadí)
    • Textový režim: 8×6 pixelů/znak, 40 sloupců, 24 řádků, 256 uživatelem definovaných znaků (Generátor znaků) z toho 224 přímo tisknutelných (BASIC příkaz PRINT), 2 barvy (popředí, pozadí)
    • Režim Multi-color: 4×4 pixelů/bod, 64 sloupců, 48 řádků, 16 barev (bez vodorovného limitu barev)
    • Grafický režim II: 256×192 pixelů, 16 barev, maximálně dvě různé barvy v každé jedné vodorovné osmici pixelů
    • 32 hardwarových spritů (o rozměru 16×16 pixelů s možností zoom 2x)
  • Zvukový hardware – SN76489AN
    • 3 zvukové kanály
    • 1 šumový kanál
    • 6 oktáv, 15 amplitudových úrovní
  • Zákaznický obvod – GA015, velmi ranná obdoba severního a jižního můstku

Paměť

  • RAM:
    • 4 KB RAM interní rozšiřitelná o:
      • 32 KB RAM ve speciální cartridgi EM-5
      • 8 KB RAM v cartridge modulu společně s ROM Basic-G/Basic-F
    • 16 KB VRAM (pro obraz, mimo sběrnici hlavního procesoru)
  • ROM:
    • 8 KB ROM interního monitoru ROM (BIOS)
    • 4 KB až 20 KB ROM v cartridgi s hrami, aplikacemi nebo Basic-I/Basic-G/Basic-F

Klávesnice

  • 55 gumových kláves
  • přeřazovací klávesy SHIFT, CTRL, FUNC
    • režim LETTER a CAPITALS pro psaní textových znaků (malá písmena, velká písmena) a číslic
    • režim GRAPHIC pro psaní semigrafických symbolů
    • režim vkládání příkazů jazyka BASIC (FUNC+klávesa)
    • režim vkládání netisknutelných znaků (CTRL+SHIFT+klávesa)

I/O porty a zdroj

  • I/O porty:
    • televizní výstup, 36. kanál, konektor RCA-cinch (samice) - RF TV out (antena)
    • kompozitní video výstup, konektor RCA-cinch (samice) - composite video out
    • monofonní zvukový výstup, konektor RCA-cinch (samice)- sound out
    • 2× Joystick vstup, konektor je rozměrově shodný s PS/2 (samice)
    • Centronics nestandardní konektor s 16 piny (samec)
    • 8-pin konektor DIN pro I/O magnetofonu (samice)
    • 6-pin konektor pro napájecí zdroj (samice)
  • Napájecí zdroj:
    • externí, pasivně chlazený
    • typ: AC-50
    • AC vstup: 230 V, 50Hz a 60 Hz, 0.2A
    • DC výstup: +5V, +12V, -12V

Cartridge rozšiřující hardware

  • EC-5 - Cartridge multiplexer (rozdvojka)
  • EM-5 - 32 KB RAM expansion (paměť)
  • JS-5 - Joysticks (herní ovladače s páčkou)
  • JP-5 - Joypads (herní ovladače s kolečkem)
  • EB-5 - expansion box (roztrojka s přídavným napájením)
  • PT-5 - thermal printer (maticová tiskárna na teplocitlivý papír)
  • PI-5 - Parallel I/O cartridge (datové rozhraní s 8bitovými datovými sběrnicemi)
  • SI-5 - Serial interface cartridge (datové rozhraní se sériovým rozhraním)
  • FD-5 - Floppy disk drive (autonomní disketová mechanika pro 3" diskety)

Připojení magnetofonu

Kabel magnetofonu je zakončen dvěma konektory jack 3,5mm mono a jedním konektorem jack 2,5mm mono:

  • bílý - vstup dat
  • červený - výstup dat
  • černý - dálkové ovládání magnetofonu (PAUSE ON/OFF)

Softwarová specifikace

Uspořádání adresního prostoru

Standardní uspořádání pamětí ROM a RAM v počítači a přídavných modulech

Adresa            Obsah             KB
FFFF +----------------------------+ 64 \
     |                            | 62 |
F000 |                            | 60 |
     |                            | 58 |
E000 |                            | 56 |
     |                            | 54 |
D000 |                            | 52 |
     |                            | 50 |
C000 |     DRAM v modulu EM-5     | 48  > 32KB
     |                            | 46 |
B000 |                            | 44 |
     |                            | 42 |
A000 |                            | 40 |
     |                            | 38 |
9000 |                            | 36 |     +----------------------------+
     |                            | 34 |     | 4KB RAM v modulech BG a BF |
8000 |----------------------------| 32<      +----------------------------+
     |     4KB RAM v počítači     | 30  > 4KB
7000 |----------------------------| 28<      <--- 6FFF pro Basic-F
     |                            | 26 |
6000 |                            | 24 |     <--- 5FFF pro Basic-G
     |                            | 22 |
5000 |      ROM jazyku BASIC      | 20 |
     |                            | 18  > 20KB
4000 |    v přídavných modulech   | 16 |     <--- 3FFF pro Basic-I
     |                            | 14 |
3000 |                            | 12 |
     |                            | 10 |
2000 |----------------------------|  8<
     |                            |  6 |
1000 |   Monitor ROM v počítači   |  4  > 8KB
     |                            |  2 |
0000 +----------------------------+  0 /

Cartridge se softwarem

  • Basic-I
    • Pouze pro celočíselnou aritmetiku (16 bit se znaménkem), omezená sada příkazů, cartridge dodávaná ve standardní sestavě počítače
  • Basic-G
    • Pouze pro celočíselnou aritmetiku (16 bit se znaménkem), množství příkazů pro grafické a zvukové funkce
  • Basic-F
    • Floating point aritmetika, omezená sada příkazů pro grafické a zvukové funkce
  • FALC
    • balík aplikací (tabulkový procesor)
  • Paint Designer
    • kreslící program
  • Game cartridges
    • různé hry

YouTube

CGL / SORD M5: System Overview (anglicky)
Sord M5 – testing out a couple of games and showing it off


Prodej

Maloobchodní cena

  • Britská maloobchodní cena (prosinec 1983)
    • Sord M5 plus Basic-I: £190 (v ČSSR dostupný v Tuzexu (1983) za 1600 Tuzexových korun)
    • Basic-G: £35
    • Basic-F: £35
    • FALC: £35
