Zinek

Z Multimediaexpo.cz

Zinek
Zinek
Mimořádně čistý zinek (99.995 %)
Atomové číslo30
Relativní atomová hmotnost65.409(4) amu
Elektronová konfigurace[Ar] 3d10 4s2
SkupenstvíPevné
Oxidační čísla Zn2+
Teplota tání419,53 °C, (692,68 K)
Teplota varu907 °C, (1180 K)
Elektronegativita (Pauling) 1,65
Počet přírodních izotopů5
Hustota 7,14 g/cm3
Hustota při teplotě tání6,57 g/cm3
Tvrdost2,5
Registrační číslo CAS7440-66-6
Elektrochemický potenciál
(k vodíkové elektrodě)
-0,761 V
Atomový poloměr Zn 1,34 Å (134 pm)
Iontový poloměr Zn2+ 0,74 Å (74 pm)
Ionizační energie Zn → Zn1+ 906,1 kJ/mol
Ionizační energie Zn2+ → Zn3+ 3 831 kJ/mol
Specifické teplo 0,386 kJ/mol
Skupenské teplo tání 7,28 kJ/mol
Skupenské teplo varu 114,2 kJ/mol
Elektrický odpor při 20 °C 5,8 μΩ/cm
Zinek je měkký lehce tavitelný kov, používaný člověkem již od starověku. Slouží jako součást různých slitin, používá se při výrobě barviv a jeho přítomnost v potravě je nezbytná pro správný vývoj organizmu.

Obsah

Základní fyzikálně - chemické vlastnosti

Kovový zinek

Zinek je modrobílý kovový prvek se silným leskem, který však na vlhkém vzduchu ztrácí. Mřížka zinku krystaluje v hexagonálním těsném uspořádání. Za normální teploty je křehký, v rozmezí teplot 100 - 150 °C je tažný a dá se válcovat na plech a vytahovat na dráty, nad 200 °C je opět křehký a dá se rozetřít na prach. Zinek je velmi snadno tavitelný a patří k nejsnáze těkajícím kovům. Tepelná vodivost zinku je 61-64% a elektrická vodivost 27% vodivosti stříbra. Patří mezi přechodné prvky, které mají valenční elektrony v d-sféře. Ve sloučeninách se vyskytuje pouze v mocenství Zn+2. V silných minerálních kyselinách se zinek velmi ochotně rozpouští za vývoje plynného vodíku. Na vzduchu je zinek stálý, protože se rychle pokryje tenkou vrstvičkou oxidu, která jej účinně chrání proti korozi vzdušným kyslíkem i vlhkostí (vodou) - tzv. pasivace. Zinek se ale také rozpouští v roztocích hydroxidů, vodném amoniaku a za tepla také v chloridu amonném, což je projevem jeho amfoterity (rozpouštění v kyselinách i hydroxidech). Pokud je zinek ve velmi čistém stavu, tak rozpouštění v kyselinách ani hydroxidech neprobíhá nebo probíhá velmi pomalu. Zinek na vzduchu při zahřátí hoří jasně svítivým modrozeleným plamenem, přičemž vzniká bílý oxid zinečnatý. Za červeného žáru se zinek oxiduje také vodní parou a oxidem uhličitým, který se redukuje na oxid uhelnatý. S halogeny reaguje zinek velmi neochotně a pouze za přítomnosti vlhkosti. Sirovodík působí na zinek za normální teploty a vzniká tak sulfid zinečnatý. Za tepla se zinek slučuje také se sírou a fosforem. S dusíkem, vodíkem a uhlíkem se neslučuje vůbec, ale s amoniakem tvoří za vysokých teplot nitrid zinečnatý. S velkým množstvím kovů je zinek neomezeně mísitelný a tvoří slitiny a s některými tvoří dokonce sloučeniny.

Historický vývoj

První použití zinku lze datovat ve starověku, kdy se používal ve slitině s mědí jako mosaz a to již ve starověkém Egyptě okolo roku 1400 př.n.l. nebo Homérově době. Mosaz se získávala tavením mědi se zinkovou rudou, kterou Řekové označovali jako cadmia - časem se z tohoto názvu vyvinul název kalamín, což je nejstarší známá zinková ruda.

Čistý zinek se podařilo pravděpodobně poprvé připravit ve 13. století v Indii. Odtud se tato znalost přenesla do Činy, kde se v období dynastie Ming v letech 1368–1644 používaly zinkové mince. V Evropě nebyla výroba zinku známa, a proto se zinek v 17. a 18. století dovážel z Číny loděmi nizozemské Východoindické společnosti.

První výroba zinku v Evropě započala na začátku 18. století v Anglii v oblasti Bristolu. Velmi rychle se započalo s výrobou také ve Slezsku a Belgii. Původ slova zinek není sice úplně jasný, ale nejčastější domněnka je, že byl odvozen od německého slova Zinke (v překladu bodec nebo zub) a to podle vzhledu kovu.

Výskyt

Velmi pěkný ruský Sfalerit

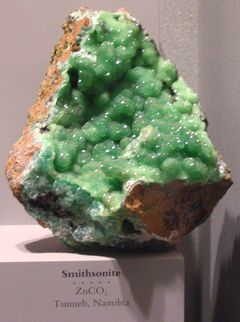

Smithsonit - ZnCO3
Zinkit - ZnO

V zemské kůře je zinek poměrně bohatě zastoupen. Průměrný obsah činí kolem 100 mg/kg, čemuž odpovídá 76 ppm (parts per milion = počet částic na 1 milion částic). Tímto rozšířením v zemské kůře se řadí k prvkům jako je rubidium (78 ppm) a měď (68 ppm). I v mořské vodě je jeho koncentrace značně vysoká - 0,01 miligramu v jednom litru. Předpokládá se, že ve vesmíru připadá na jeden atom zinku přibližně 100 milionů atomů vodíku. Hlavním minerálem a rudou pro průmyslovou výrobu zinku je sfalerit neboli blejno zinkové ZnS, v přírodě se v malém množství vyskytuje také další minerál se složením ZnS, avšak v jiné krystalové modifikaci známý jako wurtzit. Dalšími minerály zinku jsou smithsonit neboli kalamín uhličitý ZnCO3, kalamín křemičitý Zn2SiO4.H2O, willemit Zn2SiO4, troosit (Zn, Mn)2SiO4, zinkit neboli červená ruda zinková ZnO, franklinit (Zn, Mn)O.Fe2O3, zinečnatý spinel ZnO.Al2O3 a hemimorfit Zn4Si2O7(OH)2. Vzácně se v přírodě můžeme setkat i s elementárním, kovovým zinkem. Velká naleziště zinkových rud, zejména sfaleritu a smithsonitu, se nachází v Kanadě, Spojených státech amerických a Austrálii. Malá množství zinku bývají také přimíšena v železných rudách a při zpracování rud železa ve vysoké peci se hromadí v podobě zinkového prachu z kychtových plynů. Může to být 30 % i více, a proto se pro výrobu zinku vychází i z tohoto materiálu.

Výroba

Zinek se z 90 % vyrábí ze svých sulfidických rud. Proces výroby začíná koncentrací rudy sedimentačními nebo flotačními technikami a následným pražením rudy za přístupu kyslíku.

2 ZnS + 3 O2 → 2 ZnO + 2 SO2

Vznikající oxid siřičitý se přitom obvykle zachycuje a používá následně pro výrobu kyseliny sírové. Oxid zinečnatý se dále zpracovává elektrolyticky nebo tavením s koksem. Při elektrolytickém způsobu se oxid zinečnatý rozpouští v kyselině sírové a z výluhu se cementací zinkovým prachem získává kadmium. Roztok síranu zinečnatého se elektrolyzuje a kov s čistotou 99,95 % se vylučuje na hliníkové katodě. Redukce oxidu zinečnatého koksem se dříve prováděla v soustavě horizontálních retort s vnějším ohřevem a pracovaly vsádkovým způsobem. Časem byly nahrazeny kontinuálně pracujícími vertikálními retortami, které měly někdy elektrické vyhřívání. Ani jeden z těchto dvou procesů nemá takovou termickou účinnost jako má vysoká pec, ve které spalování paliva pro zahřívání probíhá ve stejném prostoru jako redukce oxidu. Problém při výrobě zinku tímto způsobem je v tom, že redukce oxidu zinečnatého uhlíkem neprobíhá pod teplotou varu zinku. Navíc při následném ochlazení par zinku dochází k reakci těchto par s oxidem uhličitým za vzniku oxidu zinečnatého a oxidu uhelnatého. Teprve v padesátých letech dvacátého století se podařilo vyrobit takovou vysokou pec, která dokázala zvládnout problém výroby. Zinkové páry, které opouští vrchol pece jsou tak rychle schlazovány a rozpouštěny zkrápěným olovem, že zpětná oxidace na oxid zinečnatý je minimální. Zinek se následně odděluje jako kapalina s 99 % čistotou. Poté je rafinován vakuovou destilací, čímž se získá 99,99 % čistý zinek.

2 ZnO + C ↔ Zn + CO2

Světová produkce zinku je stálá a pohybuje se kolem 6 milionů tun za rok. Zinek je po železe, mědi a hliníku čtvrtým nejvíce průmyslově vyráběným kovem. Nejvíce rudy se vytěží v Kanadě, ale většina se zpracovává jinde.

Využití

Hudební nástroj vyrobený z mosazi
Střecha pokrytá pozinkovaným plechem
Parapet pokrytý pozinkovaným plechem

Elementární zinek nachází významné uplatnění jako antikorozní ochranný materiál především pro železo a jeho slitiny. Pozinkovaný železný plech se vyrábí řadou postupů, nejčastější je galvanické pokovování, postřikování, napařování nebo žárové nanášení tenkého povlaku zinku. Zinek má velmi dobré vlastnosti pro výrobu odlitků – díky výborné zatékavosti vyplňuje roztavený zinek dokonale odlévací formu. Vyrábí se tak kovové součástky, které jsou dobře odolné vůči atmosférickým vlivům (nekorodují), ale nemusejí snášet výrazné mechanické namáhání, protože zinek je mechanicky velmi málo odolný. Příkladem mohou být některé části motorových karburátorů, kovové ozdoby, okenní kliky, konve, vědra, vany, střešní okapy, střechy apod. Obkládání nádrží, skříní, ledniček apod. Poměrně významné místo patřilo zinku ve výrobě galvanických článků (a jejich baterií). Dodnes je běžně užíván zinko-uhlíkový článek. V této oblasti je ale zinek postupně nahrazován jinými kovy, zejména niklem a během několika let lithiem. Ze slitin zinku je nejvýznamnější slitina s mědí – bílá a červená mosaz. Prakticky se využívá řady různých mosazí s odlišným poměrem obou kovů, které se liší jak barvou tak mechanickými vlastnostmi – tvrdostí, kujností, tažností i odolností proti vlivům okolního prostředí. Obecně se mosaz oproti čistému zinku vyznačuje výrazně lepší mechanickou odolností i vzhledem. Bílá mosaz se skládá z 85 % zinku, 5 % hliníku a 10 % mědi. Dalšími významnými slitinami jsou různé druhy bronzu - například se složením 88 % zinku, 6 % hliníku a 6 % mědi a slitina zelco, která má složení 83 % zinku, 15 % hliníku a 2 % mědi. Zinek se v menší míře používá i při výrobě klenotnických slitin se zlatem, stříbrem, mědí a niklem. Využívá se ho také k srážení zlata vyluhovaného kyanidem a v hutnictví k odstříbřování olova - tzv parkesování. Další využití zinku je při výrobě závaží pro vyvažování automobilových kol jako náhrada za toxické olovo. Mnoho ze sloučenin zinku se využívá jako nátěrové barvy. K nejznámějším patří lithopon, což je směs sulfidu zinečnatého a síranu barnatého a zinková běloba, což je jemně práškovaný oxid zinečnatý. Další známá barva je jemně práškované zinkové blejno, chemicky sulfid zinečnatý ZnS, který se používá jako antikorózní nátěr na železo, například se s ním natírají mosty a části strojů. Ze zinku se také razily mince (zejména za válečných období)-Protektorátní 10-, 20-, 50-haléře a 1-koruny a některé říšské pfennigy.

Sloučeniny

Ve svých sloučeninách se zinek vyskytuje vždy jako kladně dvojmocný zinečnatý kation. Sloučeniny zinku jsou bezbarvé (bílé), pokud není anion vázaný k zinačnatému kationu barevný.

Anorganické sloučeniny

Většina zinečnatých sloučenin je ve vodě rozpustných. Nerozpustné jsou především zásadité soli, které se z velké části rozpouští ve vodném roztoku amoniaku na komlpexní amminosloučeniny nebo v nadbytečném množství hydroxidu na hydroxozinečnatany.

Oxid zinečnatý

Komplexní sloučeniny

Tvorba komplexních anionů u zinku není tak výrazná jako u předchozích kovů 4. periody. Na rozdíl od předchozích kovů však velmi ochotně váže hydroxidové aniony a vytváří tak hydroxozinečnatanový anion a hydroxozinečnatany. Zinek tvoří naproti tomu velmi ochotně komplexní kationty, zejména s vodou a amoniakem. Zatímco aquakomplexy jsou výhradně oktaedrické, nepodařilo se doposud v roztoku připravit amminokomplex zinku s 6 komplexně vázanými molekulami amoniaku.

  • Hydroxozinečnatany vznikají rozpouštěním zinku, oxidu zinečnatého nebo hydroxidu zinečnatého v nadbytečném množství alkalického hydroxidu. Jsou to bezbarvé sloučeniny nejčastěji složení M2I[Zn(OH)4] s tetraedrickým uspořádáním, ale existují i MI[Zn(OH)3] a M4I[Zn(OH)6].
  • Amoniakáty zinku jsou bezbarvé komplexní sloučeniny, které vznikají rozpouštěním sloučenin zinku ve vodném roztoku amoniaku. Všechny tyto sloučeniny jsou velmi dobře rozpustné ve vodě a mají nejčastěji složení [Zn(NH3)2]2+ s rovinným uspořádáním a [Zn(NH3)4]2+ s tetraedrickým uspořádáním. Na suché cestě se podařilo připravit sloučeniny se složením [Zn(NH3)]2+, [Zn(NH3)5]2+ a [Zn(NH3)6]2+, tyto sloučeniny však za běžných podmínek odštěpují molekuly amoniaku.
  • Kyanozinečnatanový anion je bezbarvý, dobře rozpustný ve vodě a má nejčastěji složení M2I[Zn(CN)4], ale existují i sloučeniny o složení MI[Zn(CN)3]. Roztoky kyanidu zinečnatého a měďného v nadbytečném alkalickém kyanidu slouží v galvanostegii k přípravě mosazných povlaků.

Organické sloučeniny

  • Octan zinečnatý Zn(C2H3O2)2 je bílá krystalická látka, rozpustná ve vodě, ve vodě se však částečně hydrolyticky štěpí. Používá se jako ochranný prostředek proti ohni, v lékařství jako kloktadlo a k omývání při kožních onemocněních. Octan zinečnatý se připravuje rozpouštěním oxidu zinečnatého v kyselině octové.
  • Šťavelan zinečnatý ZnC2O4 je bílá krystalická látka, nerozpustná ve vodě, dobře rozpustná v nadbytku alkalického šťaveanu na rozpustné komplexní sloučeniny. Připravuje se srážením roztoku rozpustné zinečnaté soli kyselinou šťavelovou nebo alkalickým šťavelanem.

Biologický význam zinku

Zinek patří mezi prvky, které mají velmi významný vliv na správný vývoj všech živých organizmů rostlinných i živočišných. Přitom zinek není obsažen v živých tkáních ve vysokém množství – uvádí se, že tělo dospělého člověka obsahuje pouze přibližně 2 g zinku. Doporučená denní dávka zinku v lidské potravě se pohybuje mezi 15 – 25 mg prvku.

Přítomnost zinku v organizmu je nezbytnou podmínkou pro správné fungování řady enzymatických systémů – nejvýznamnější je patrně inzulínový. Přítomnost zinku v potravě je důležitá nejen v době růstu organizmu, kde jeho nedostatek vede opožďování tělesného i duševního dospívání, ale i v dospělosti. Nedostatečné množství zinku v potravě totiž způsobuje nechtěný úbytek na váze, pomalé hojení ran, zhoršování paměti a smyslové poruchy – především zrakové, čichové. Zinek je přítomen v poměrně značném množství ve spermatu a jeho dostatek v potravě je podmínkou pro správný pohlavní vývoj i dokonalou funkci pohlavních orgánů mužů.

V potravě jsou hlavními zdroji zinku játra, tmavé maso, mléko, vaječné žloutky a mořští živočichové – především ústřice. Z rostlinných produktů jde především o celozrnné cereálie, fazole, ořechy a dýňová semena. Protože množství přijímaného zinku, obsaženého v živočišné potravě značně převyšuje objem zinku, který může být získán z rostlinné potravy, je důležité, aby přísní vegetariáni dbali o dostatečný příjem zinku především v případě těhotných žen, kde je doporučovaná dávka zinku na vysoké úrovni kolem 25 mg Zn/den.

Rostlinami je zinek přijímán z půdního roztoku pomocí fytometaloforů (podobně jako u železa, fytometalofory pro železo se nazývají fytosiderofory). Jeho nedostatek způsobuje odumírání vzrostných vrcholů, nadbytek chlorózu.

YouTube

Zinek – Zn (7 min)
Zinek a hořčík: Nejdůležitější suplementy ve výživě


15 Foods Rich In Zinc You Must Have Every Day
10 Warning Signs Your Body Needs More Zinc


Literatura

  • Cotton F.A., Wilkinson J.:Anorganická chemie, souborné zpracování pro pokročilé, ACADEMIA, Praha 1973
  • Holzbecher Z.:Analytická chemie, SNTL, Praha 1974
  • Dr. Heinrich Remy, Anorganická chemie 1. díl, 1. vydání 1961
  • N. N. Greenwood - A. Earnshaw, Chemie prvků 1. díl, 1. vydání 1993 ISBN 80-85427-38-9

Externí odkazy


Flickr.com nabízí fotografie, obrázky a videa k tématu
Zinek
Commons nabízí fotografie, obrázky a videa k tématu
Zinek
